壓縮機的冷卻不可或缺，冷卻效果好壞直接影響壓縮機工作的可靠性與經濟性。壓縮機的冷卻方式有水冷、風冷及油冷。往復活塞壓縮機常用的是空氣冷（用風冷命名）和水冷兩種型式，油冷卻主要是用于回轉壓縮機。風冷主要用于移動或橇裝式壓縮機，以及缺水的場合；水冷能承擔比空氣更大的熱負荷傳遞，適用于中大型壓縮機。
高原高寒地區，由于缺水及氣溫較低，水冷型壓縮機的使用非常不便;沙漠地區嚴重缺水，水比油貴，更加不利于水冷型壓縮機的使用。
聯合國醫療組織為第三世界國家提供的醫用氧制造系統，面對的用戶對象遍布世界各地，用戶條件不一，為便于用戶使用，要求采用風冷型高壓氧氣壓縮機用來充裝氧氣瓶。這樣，筆者公司制造的全無油潤滑高壓氧氣壓縮機，就必須由水冷改為風冷。
該壓縮機為全無油潤滑往復活塞高壓氧氣壓縮機，型號為GOW-100/4-150.壓縮介質是氧氣，流量標態下每小時100立方米，進氣壓力0.4MPa，排氣壓力15.0MPa，配套電動機為37千瓦，四級壓縮。該壓縮機配備的水冷型換熱器，采用光管列管，管內走氣，管外走水。
經過復算，級換熱面積，一、二、三級換熱面積為0.51平方米，四級(后冷)為0.1平方米。換成風冷換熱器換熱管采用翅片管，外加獨立風機吹風換熱。根據各級壓力不同，分別采用直徑25、22、18、16四種規格的翅片管，管長1米，一、二、三級都用13根組，四級后冷因壓力較高不利于焊接，采用單根厚壁管直接彎曲成形，一、二、三級換熱面積分別為0.9、0.73、0.4平方米，后冷換熱面積0.15平方米，相較水冷換熱器，換熱面積有所增加。
風冷型換熱器不僅決定于換熱管的換熱面積及傳熱系數，還決定于用于換熱的風機的風量，即風機的大小。經計算，風機風量每分鐘不小于300立方米。據此選擇風機參數如下：風機型號FZL1000-6DK，風機直徑1000mm，電壓380V，頻率50Hz，轉速940r/min，最大風量Qmax =27000m3/h，功率3kW。

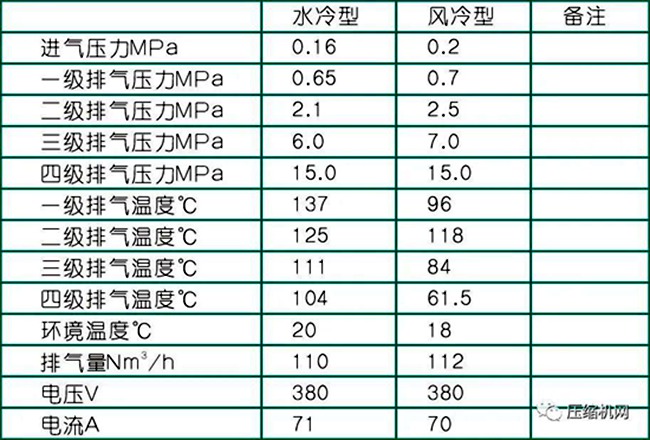

根據上述結果進行制造改型，改造完成后，采用高純氧氣按規定工況進行對比測試，測試結果如下表所示：
對比表中數據，從溫度數據看，風冷效果明顯優于水冷，改造成功。
此案例說明：
1、在某些情況下，中型壓縮機(電機功率較大的壓縮機)也可以做成風冷型壓縮機，其性換熱性能也能滿足要求。
2、風冷型壓縮機減化了壓縮機系統流程，使得壓縮機購機時一次性投資較少，節省購機費用。經統計，此例風冷換熱器較水冷換熱器成本下降30%。
3、風冷型壓縮機使用過程中的維護較水冷簡單，使用及維護費用相比較而言更低。
4、風冷型壓縮機地域適應性更廣，不論有無冷卻水都可直接運行。
